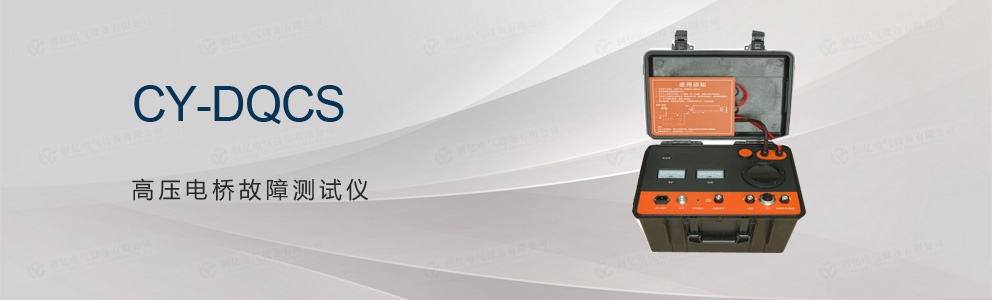

高壓電橋故障測試儀是基于MURRAY電橋原理而設計，適用于敷設后各種電線電纜的擊穿點及沒有擊穿但絕緣電阻值偏低的缺陷點的定位，及高壓電纜外護套故障的定位。當然，也可用于電纜廠內各種線纜的缺陷點定位。
設備采用開關電源構成高壓恒流源，空載電壓-15000V，短路電流50mA。采用高靈敏度放大器及檢流計指示平衡，與比例電位器構成平衡電橋，整體置于高電位。測試線為特別設計的雙芯高壓橡皮電纜，采用四端電阻測量法避免了引線電阻引入的誤差，面板上操作鈕處于地電位，通過絕緣桿操作電橋。高壓恒流源和電橋集成在一個便攜式工業塑料機箱內。因此，該設備電壓高、重量輕、操作方便、使用安全。
|
測試電壓 |
負高壓，0～15kV，連續可調 |
|
最大電流 |
50mA |
|
測試比例精度 |
±（0.2%·L±1）米 |
|
燒穿電壓 |
負高壓，0～15kV，連續可調 |
|
燒穿電流 |
50mA |
|
工作電源 |
AC220V±10%，50Hz |
|
抑制能力 |
＞100VAC |
|
其它功能 |
具有零位啟動功能 |
|
外形尺寸 |
L450mm × W330mm × H320mm |
|
產品重量 |
≤11.5kg |
